  • 全封閉XY兩軸滑臺-H2型
1/1
全封閉XY兩軸滑臺-H2型

H2型XY工作臺是由FSL120系列直線模組搭建而成的兩軸滑臺，可實現二維空間運動。FSL120采用封閉式結構，滑臺一側采用不銹鋼帶密封，防水防塵等級：IP66。內部配置雙導軌，共4滑塊。適合重負載和高速度。

基本參數
品   牌：FUYU型   號：FSL120XY-H2
有效行程：100MM~2000MM定位精度：±0.05MM
搭建方式：H2型最大負載：40~90KG
標配電機：三相86128步進電機絲桿規格：G1610
全國熱線

0510-86952666

產品簡介 / Introduction

產品介紹

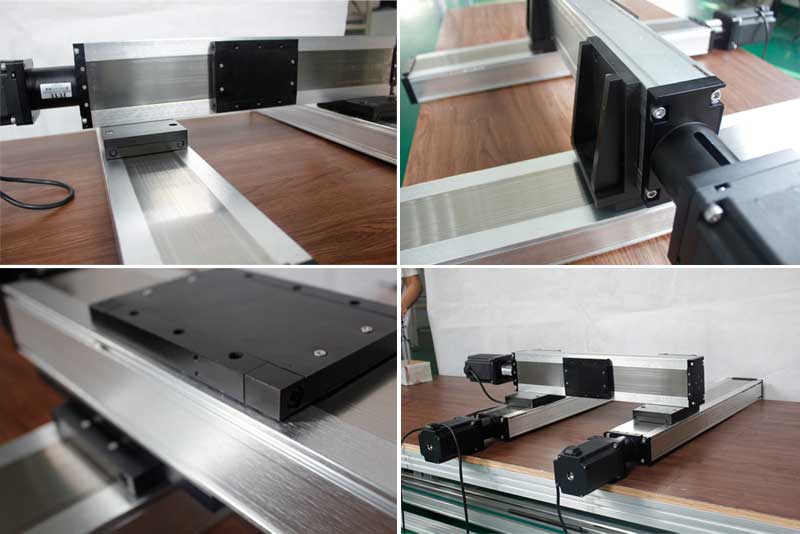

H2型XY工作臺是由FSL120系列直線模組搭建而成的兩軸滑臺，可實現二維空間運動。FSL120采用封閉式結構，滑臺一側采用不銹鋼帶密封，防水防塵等級：IP66。內部配置雙導軌，共4滑塊，適合重負載和高速度。

這款模組是尊弈科技新研發的120MM寬工業級直線模組，結構緊湊堅固，運行順滑，防水防水，搭配控制器可實現高精度直線運動控制，并可定制長度，搭建兩軸三軸系統，解決行業需求。

兩軸直線模組

搭建H2型兩軸滑臺要求

Y軸：有效行程≤2000MM

X軸：有效行程≤1800MM

最大承重范圍：40~90KG（根據具體使用情況，來決定最大負載，請聯系客服咨詢！）

產品特點

  • 1.鋼帶式全封閉結構，防塵防水等級IP66。

  • 2.兩端軟墊防護，防止撞擊。

  • 3.首端雙推力球軸承，提供強力軸向負載。

  • 4.雙導軌結構，任意方向負載穩定可靠。

產品參數

滑臺材料全鋁（高強度6061），全CNC精細加工，精度保證，不易變形
滑臺面板（上滑塊）寬度110MM*150MM
滑臺高度76MM
可換絲桿G1610/G2020
底板寬度120MM
標準配置滾珠絲桿直徑16MM，絲桿導程10MM
精度定位精度0.05MM
承重水平負載≤100KG，垂直負載≤50KG。
疊法可以疊十字、龍門式、三軸式、四軸式多種疊法
官配標準86步進電機
可定制電機伺服電機、減速電機，按需求定制。

產品配置

標準配置非標選配
配件型號參數
三相86128步進電機FM861282SJT03法蘭尺寸：86MM；機身長度：128MM；
額定電流3A；保持扭矩7Nm		法蘭尺寸≤86MM步進電機；法蘭尺寸≤80MM的伺服電機
16絲桿G1610直徑16MM；導程10MM

G1605 絲桿 ，G2020 絲桿

型材 截面尺寸：（120X60）；6061鋁合金
適配驅動FMDT220A48NOM適配60-110法蘭高壓（110-220V AC）三相步進電機

產品尺寸

有效行程(標準)非標效行程
100MM，200MM，300MM，400MM，500MM
，600MM，700MM，800MM，900MM，1000MM ，1100MM，1200MM，1300MM，1400MM，1500MM		≤2000MM的其他行程

圖紙

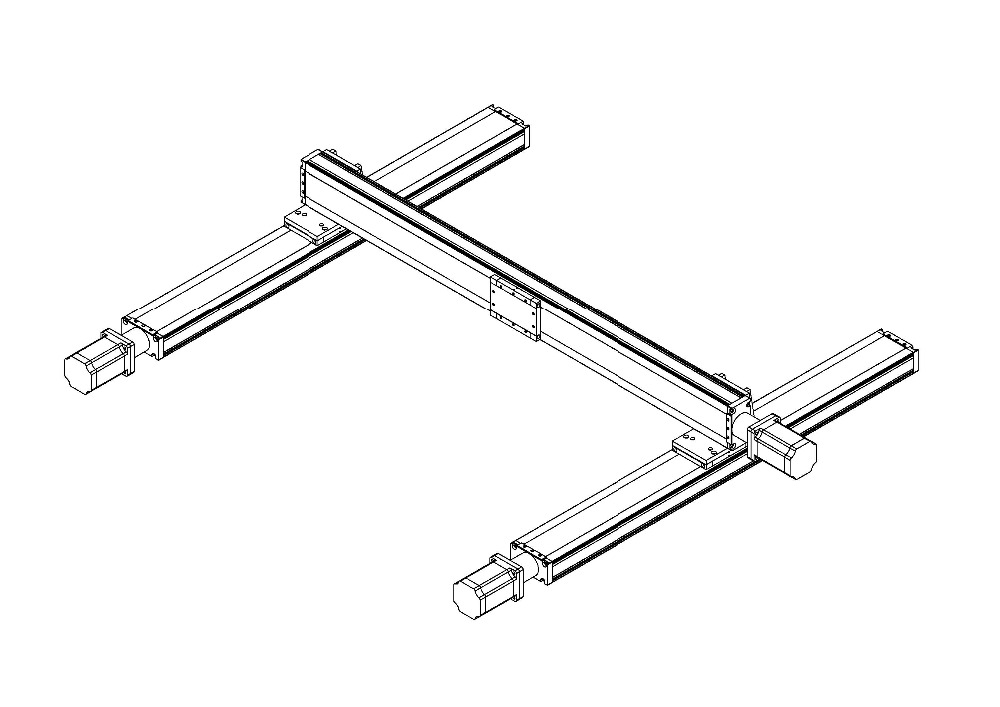

兩軸滑臺圖紙
