H型XY兩軸直線滑臺模組-尊弈研發

H型XY滑臺是由FSL40系列直線模組搭建而成的兩軸滑臺，可實現二維空間運動。FSL40開放式結構，采用臺灣知名品牌絲桿，保證C7精度，標配57兩相步進電機 。

全國熱線

0510-86952666

產品簡介 / Introduction

產品介紹

      H型XY滑臺是由FSL40系列直線模組搭建而成的兩軸滑臺，可實現二維空間運動。FSL40開放式結構，采用臺灣知名品牌絲桿，保證C7精度，標配57兩相步進電機 。

這款模組是尊弈科技新研制的40MM寬工業級直線模組，結構緊湊堅固，運行順滑，防水防油，搭配控制器可實現高精度直線運動控制，并可定制長度，搭建兩軸三軸系統，解決行業需求。

H型兩軸滑臺

搭建H型滑臺要求

Y軸：有效行程程≤1000MM

X軸：有效行程≤1000MM

最大承重范圍：10~20KG（根據具體使用情況，來決定最大負載，請聯系客服咨詢！）

產品特點

    • 1.結構緊湊，寬度57MM，高度最高80MM。

    • 2.結構簡單，除螺釘以為僅13個部件，維護方便。

    • 3.重量輕便，最短行程僅重1.9KG，最長1000MM行程重量不到5KG。

    • 4.絲桿首尾軸承固定，運行穩定可靠。

    • 5.法蘭獨立、拆裝方便，可快速更換電機

    產品參數

    滑臺材料全鋁（高強度6061），全CNC精細加工，精度保證，不易變形
    滑臺面板（上滑塊）寬度48MM*62MM
    滑臺高度70MM
    可換絲桿G1204、G1605、G1610
    底板寬度40MM
    底板厚度20MM
    精度定位精度0.05MM
    承重水平負載≤25KG，垂直負載≤10KG
    疊法可以疊十字、龍門式、三軸式、四軸式多種疊法

    產品配置

    標準配置：滾珠絲桿直徑16MM，絲桿導程5/10MM

    可以配多種規格電機：42/57步進電機、伺服電機、減速電機、手輪等，可按需求定制。

    標準配置非標選配
    配件型號參數
    兩相5756步進電機FM5756SFD04法蘭尺寸：57MM；
    機身長度：56MM；
    額定電流2A；
    保持扭矩0.95Nm    		42，60法蘭步進電機；
    法蘭≤60MM的伺服電機
    16絲桿G1605（≤500MM有效行程）直徑16MM；
    導程05MM    		G1204絲桿
    G1610(＞500MM有效行程)直徑16MM；
    導程10MM
    型材4020截面尺寸：（40X20）；6061鋁合金
    適配驅動FMDD50D40NOM適配42-60法蘭兩相步進電機

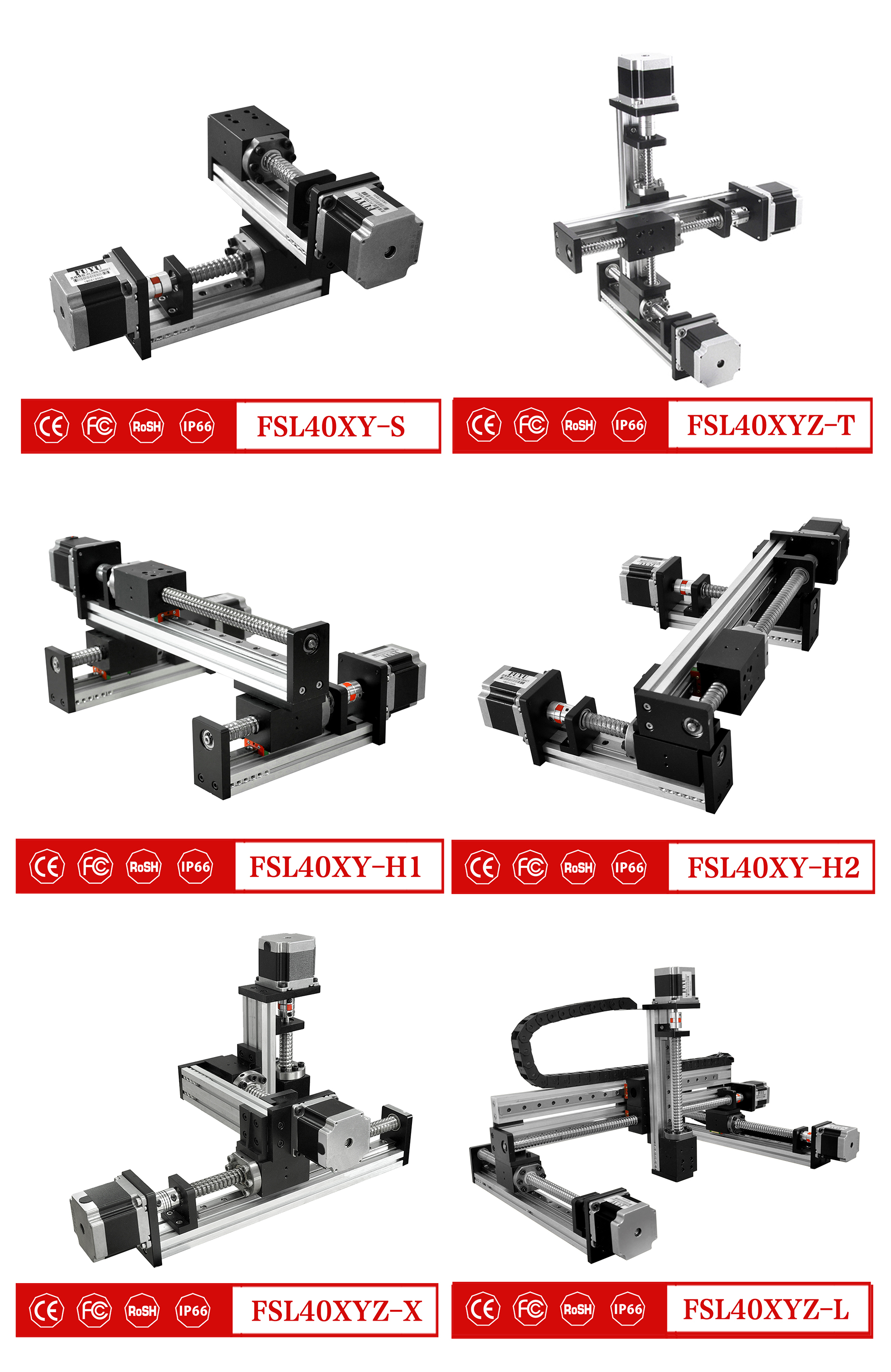

    其他搭建方式

    多軸滑臺
