直線模組

咨詢熱線

0510-86952666
  • FDBL100系列-同步帶雙導軌模組
1/1

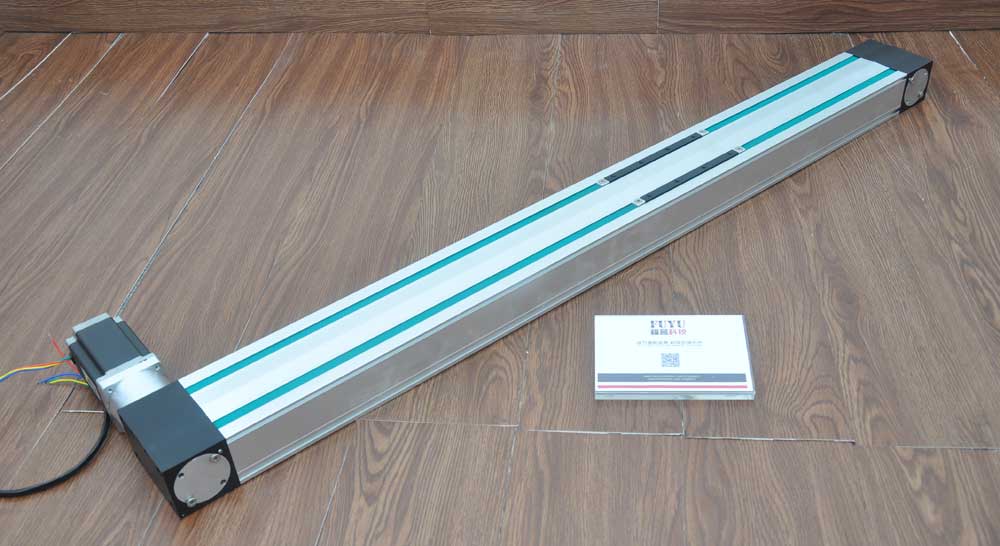

FDBL100系列-同步帶雙導軌模組

FDBL100直線模組，是本公司2018年最新研發的一款同步帶精密型模組，采用全封閉結構，本體寬度100MM，雙導軌 4滑塊，精度可達0.08MM，滿足用戶對靜音、負載、速度、行程、構建方面的不同應用需求。

基本參數
品   牌：FUYU型   號：FDBL100
有效行程：200MM~4000MM精   度：±0.08MM
最大速度：2.5M/S最大負載：50KG(水平) 10KG(垂直)
標配電機：三相8698步進電機傳動方式：同步帶傳動
全國熱線

0510-86952666

產品簡介 / Introduction

產品介紹

FDBL100是一款超長行程同步帶模組，模組寬度100MM（不含電機）。有效行程≤4000MM。使用高壓三相8698電機以提高模組運行速度，低噪聲，高速度，雙導軌四滑塊，可垂直使用。

FDBL100系列是尊弈科技2018年新研發的工業級直線模組，運行順滑，速度快、噪聲低、搭配控制器可實現高速直線運動控制，并定制長度，實現行業需求。

同步帶模組

產品特點

  • 1.采用雙導軌、四滑塊結構。

  • 2.厚壁型材，堅固耐用，超長行程，有效行程最長可達4M。

  • 3.高速運行，極限速度可達4M/S。

  • 4.專用電機，結構緊湊。

產品參數

滑臺材料AL6061，全CNC精細加工，精度保證，不易變形
滑臺面板（上滑塊）寬度180MM*68MM
滑臺高度62MM
同步輪周長89.98MM
底板寬度100MM
總寬100MM（不加電機）
精度定位精度0.08MM
承重水平負載≤50KG 垂直負載≤10KG
有效行程≤4000MM
疊法可以疊十字、龍門式多種疊法
官配標準8698步進電機
可定制電機伺服電機、減速電機，按需求定制。

產品配置

標準配置非標選配
 配件型號參數
三相8698步進電機FM8698SJD03
法蘭尺寸：86MM；機身長度：98MM；額定電流3A；保持扭矩5Nm法蘭尺寸≤86MM步進電機；法蘭尺寸≤80MM的伺服電機（換電機需增加外置法蘭）
同步皮帶 寬度：27MM



型材 截面尺寸：（120X60）；6061鋁合金
適配驅動FMDT220A48NOM適配60-110法蘭高壓（110-220V AC）三相步進電機


產品圖紙

FDBL100E1000

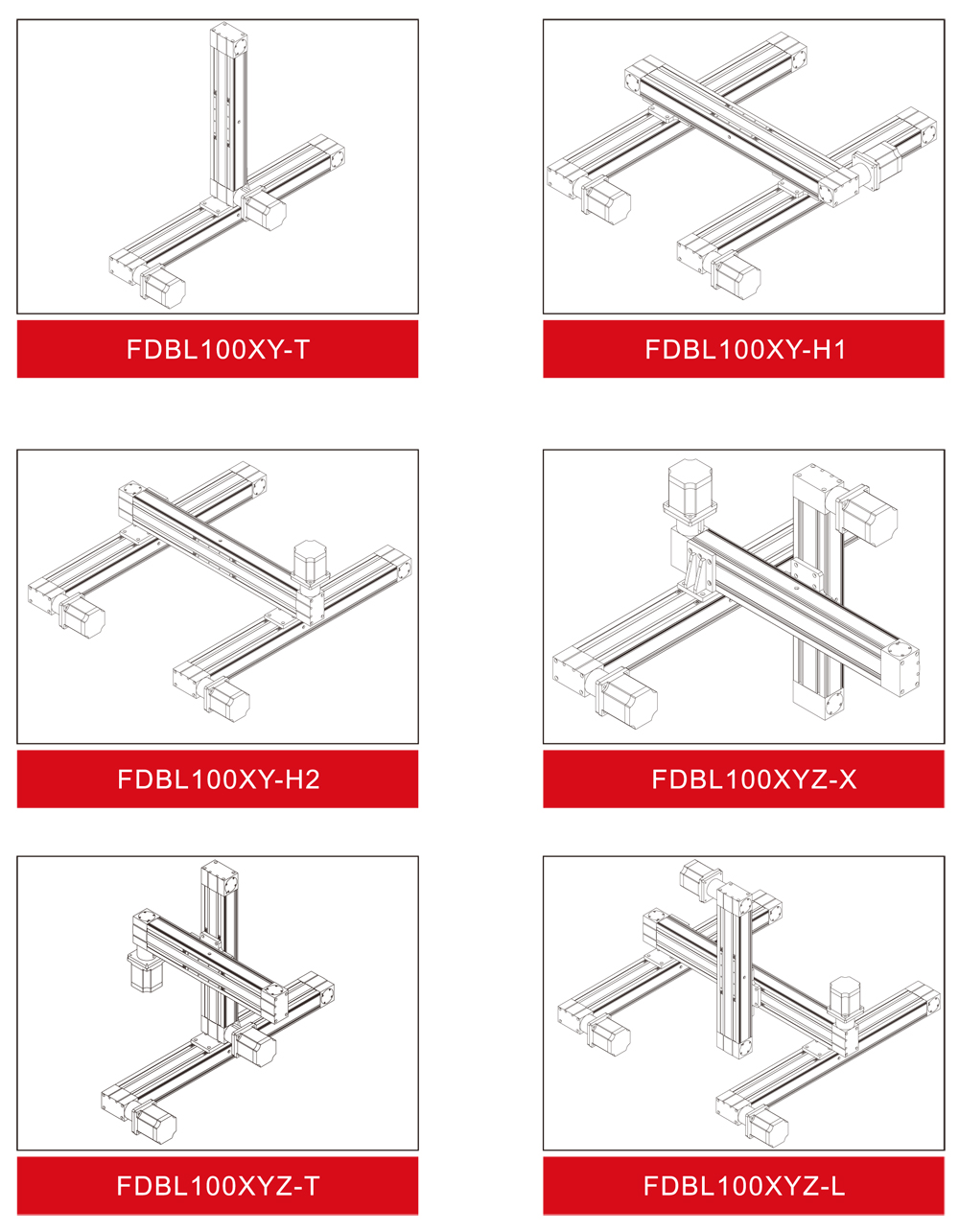

多軸組合滑臺

100皮帶多軸滑臺
