  • 滾珠絲桿懸臂式兩軸滑臺

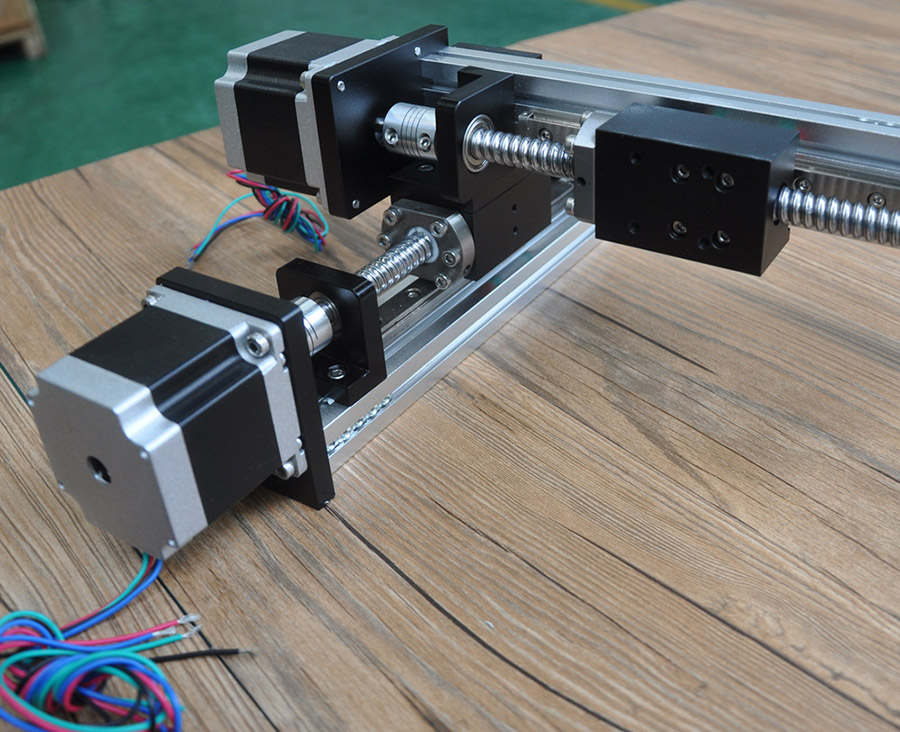

滾珠絲桿懸臂式兩軸滑臺

這款懸臂式滑臺精選優質鋁型材合金，結構緊湊堅固，運動順滑，經久耐用，搭配控制器可實現高精度二維空間的運動控制，并可定制長度，也可搭建三軸運動系統，解決各行業痛點。

基本參數
品   牌：FUYU型   號：FSL40XY-X
有效行程：50MM~1000MM定位精度：±0.05MM
搭建方式：懸臂式最大負載：18KG
標配電機：57步進電機絲桿規格：G1605/G1610
全國熱線

0510-86952666

產品簡介 / Introduction

產品介紹

懸臂式滑臺是由FSL40系列直線模組搭建而成的兩軸滑臺，可實現二維空間運動。FSL40采用開放式結構，配置單導軌（12MM微軌）單滑塊，絲桿兩端均采用軸承固定以提高穩定性。適用于中低負載中等速度要求，使用環境穩定（模組為開放式無防塵防水功能）的條件

這款懸臂式滑臺精選優質鋁型材合金，結構緊湊堅固，運動順滑，經久耐用，搭配控制器可實現高精度二維空間的運動控制，并可定制長度，也可搭建三軸運動系統，解決各行業痛點。

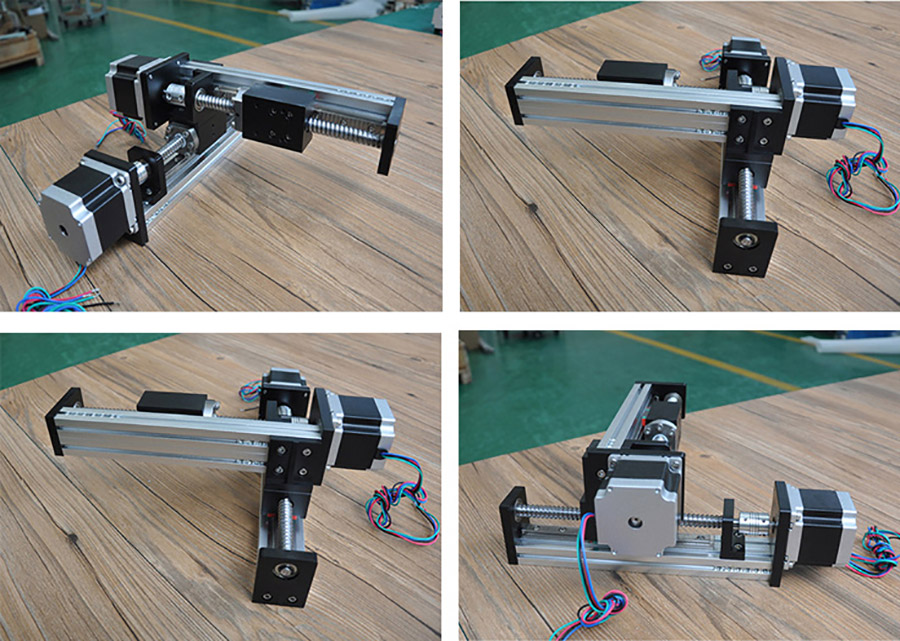

滾珠絲桿懸臂式兩軸滑臺

搭建懸臂式滑臺要求

Y軸：有效行程≤1000MM

YX軸：有效行程≤300MM

Y最大承重：小于18KG（具體根據X軸的有效行程決定，越長負載越小）

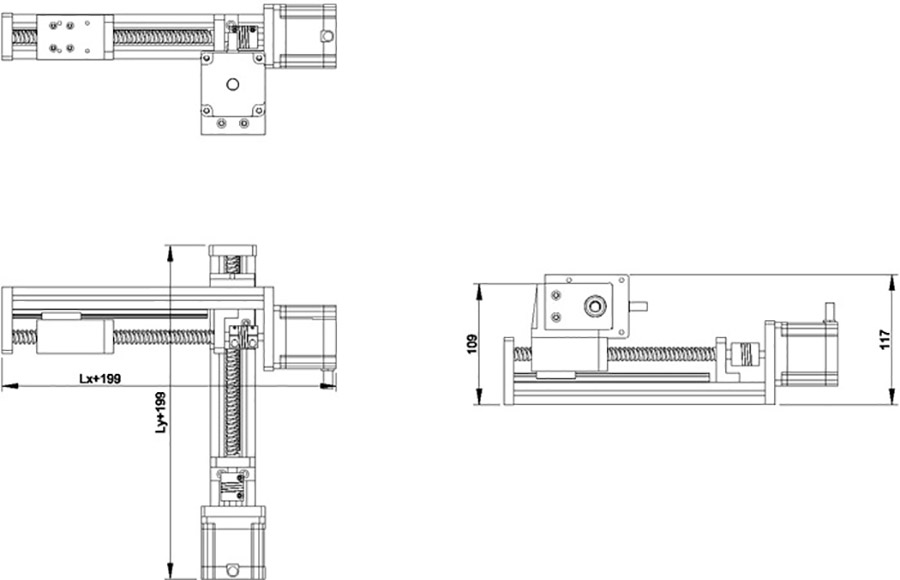

圖紙


滾珠絲桿懸臂式兩軸滑臺

產品特點

  • 1.結構緊湊，寬度57MM，高度最高80MM。

  • 2.結構簡單，除螺釘以為僅13個部件，維護方便。

  • 3.重量輕便，最短行程僅重1.9KG，最長1000MM行程重量不到5KG。

  • 4.絲桿首尾軸承固定，運行穩定可靠。

  • 5.法蘭獨立、拆裝方便，可快速更換電機

滾珠絲桿懸臂式兩軸滑臺

產品參數

滑臺材料全鋁（高強度6061），全CNC精細加工，精度保證，不易變形
滑臺面板（上滑塊）寬度48MM*62MM
滑臺高度70MM
可換絲桿G1204、G1605、G1610
底板寬度40MM
底板厚度20MM
精度定位精度0.05MM
承重水平負載≤25KG，垂直負載≤10KG
疊法可以疊十字、龍門式、三軸式、四軸式多種疊法

滾珠絲桿懸臂式兩軸滑臺
